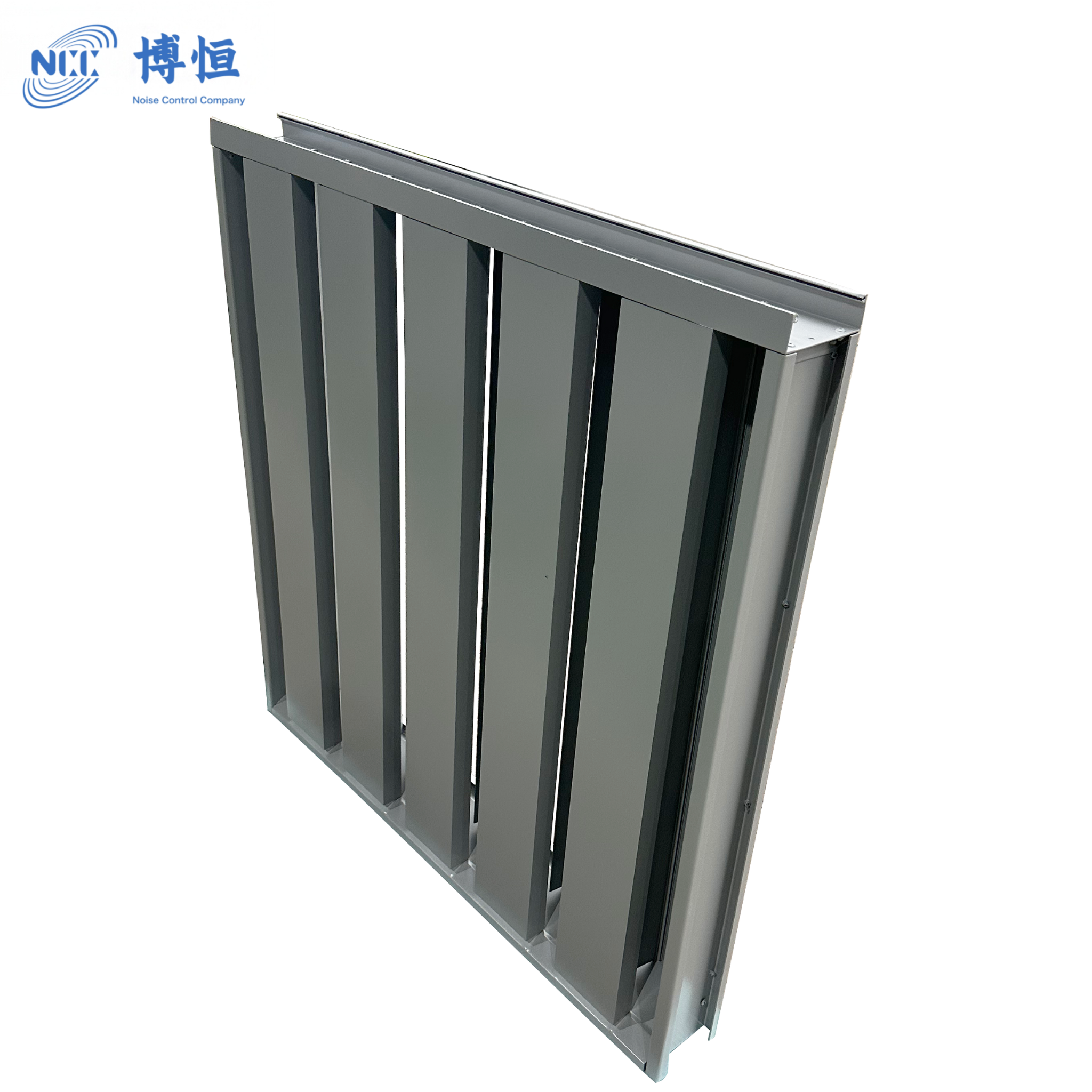

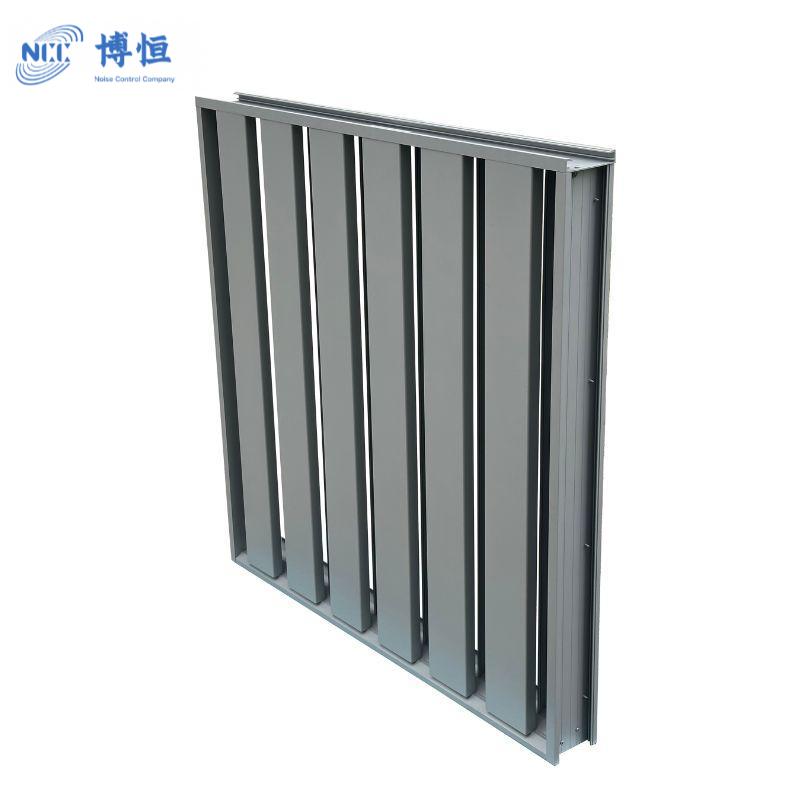

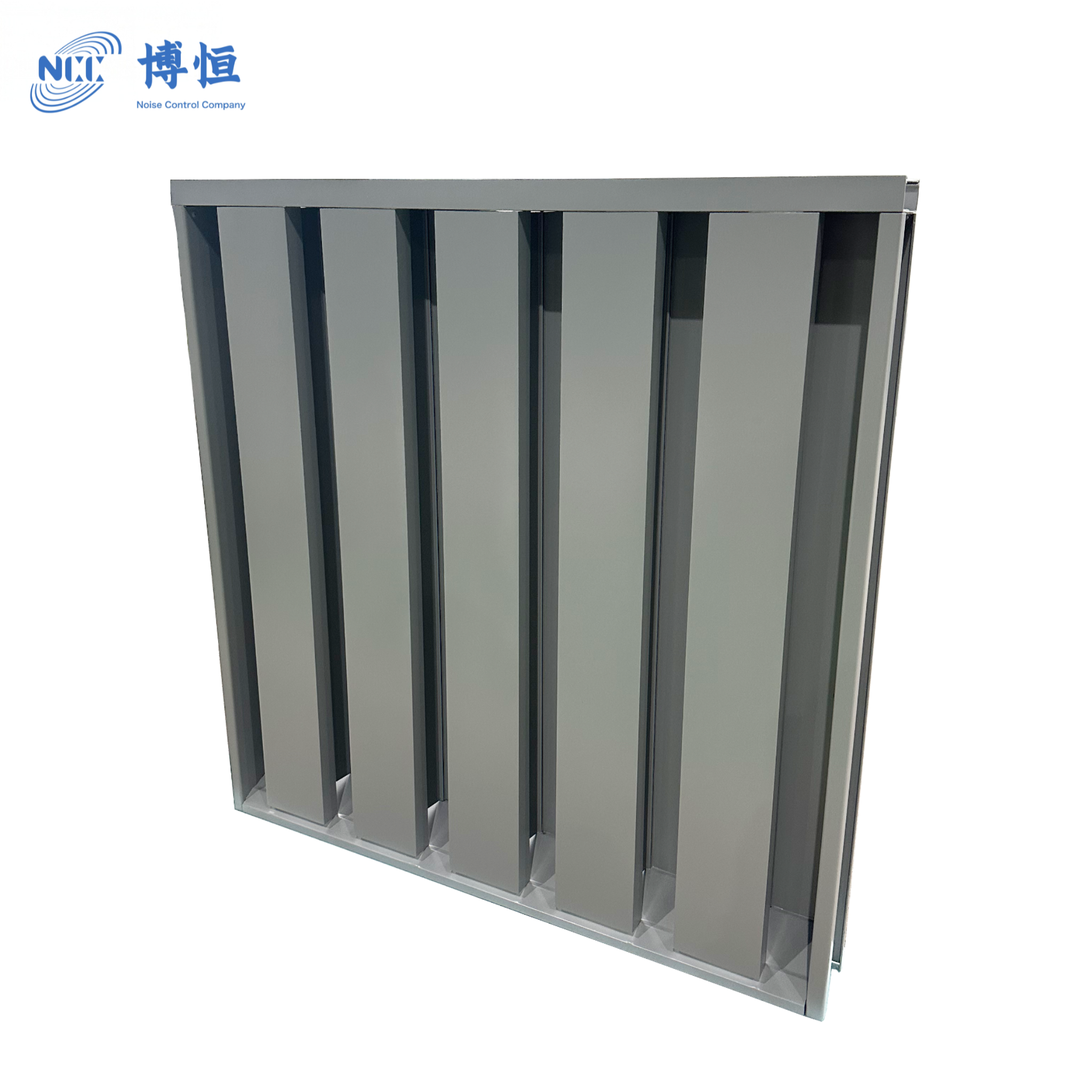

一、产品概述
专为风沙、雨雪多尘户外环境开发的一体化通风滤尘百叶,单 S 导流叶片搭配底部集沙导水槽,百叶与过滤器集成一体,铝合金整体防锈,IP54 防尘防水,兼顾通风与沙尘拦截,广泛用于新能源、船舶、空调设备。
二、产品九大核心特点
百叶 + 滤尘一体化结构,过滤棉拆装清洗简单;
竖向单 S 导流叶片,自带导沙槽,雨水沙尘自动滑落排出;
全铝合金型材,盐碱、风沙户外长期不锈;
一站式防护:防雨、防沙、挡雪、滤尘;
两种安装方案:外置通用款、内置防盗款;
滤材可选白棉 / 黑棉,初效、中效过滤等级按需搭配;
防护标准 IP54,阻挡飞溅水与大颗粒沙尘;
两种机身厚度:100mm、200mm;
模块化标准尺寸,可多扇拼接大面积风口。

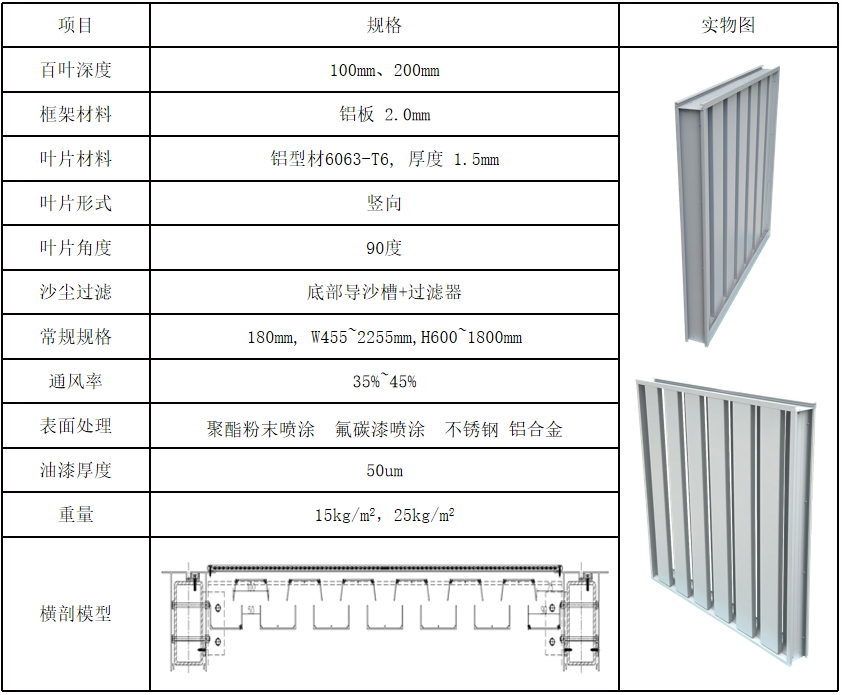

三、详细技术规格
材质配置
框架:2.0mm 铝板;叶片:1.5mm 6063-T6 铝型材,竖向 90°;底部配套导沙集尘槽。
尺寸与通风
常规宽度 455–2255mm、高度 600–1800mm;通风率 35%–45%;
自重:100mm 厚 15kg/㎡,200mm 厚 25kg/㎡。
表面处理
聚酯粉末喷涂、氟碳漆喷涂,标准漆膜厚度 50μm,户外耐候抗老化。
四、风沙测试性能
采用模拟沙漠沙尘配比做分级风速测试,风速越低拦截效果越好:低速工况防沙率最高 95Pa,大风压工况通风阻力显著上升;沙粒经由底部导沙槽排出,降低滤网堵塞频次,减少维护周期。
五、应用领域
光伏逆变器通风、风电设备舱、户外充电桩柜体、船舶机房通风、中央空调室外机组、储能设备户外通风风口。





NCC防沙百叶技术性能简介
1.防沙百叶的有效性:测试记录了每个空气体积和当前空气速度、总注砂量和总弃砂量。
2评级:每个气流下的除砂器百叶窗的排沙效率定义为:百叶窗的防砂性能是百叶窗排出的沙子和灰尘的重量与注入的沙子和尘埃的总重量的比率。

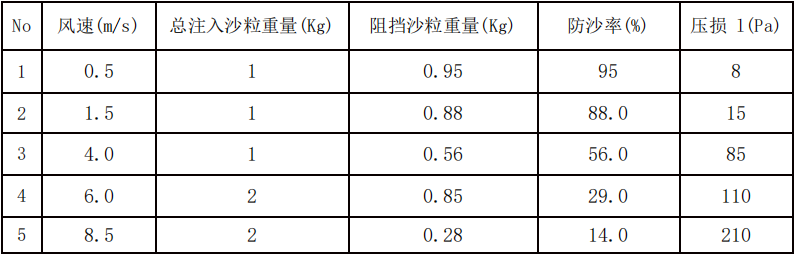

表 1 NCC防沙百叶防沙率(比例)及压损表

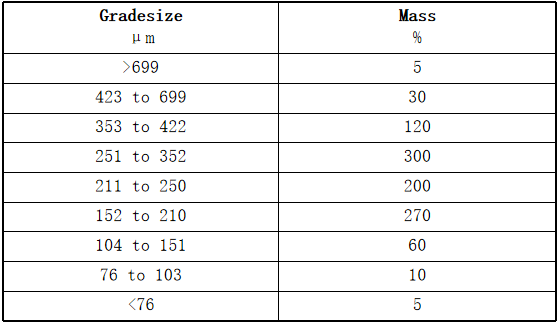

表 2 实验沙粒成分表(比例)

表1中所示在不同风速下对应的防沙率和通风压损数值,表2所示实验沙粒与沙漠类型的沙子和灰尘匹配。其他等级的沙子也可用于测试,具体规定如下:
a) 细砂-106和150 um之间的沙子。 b) 粗砂-355至425 um之间的沙子。
