一、产品概述

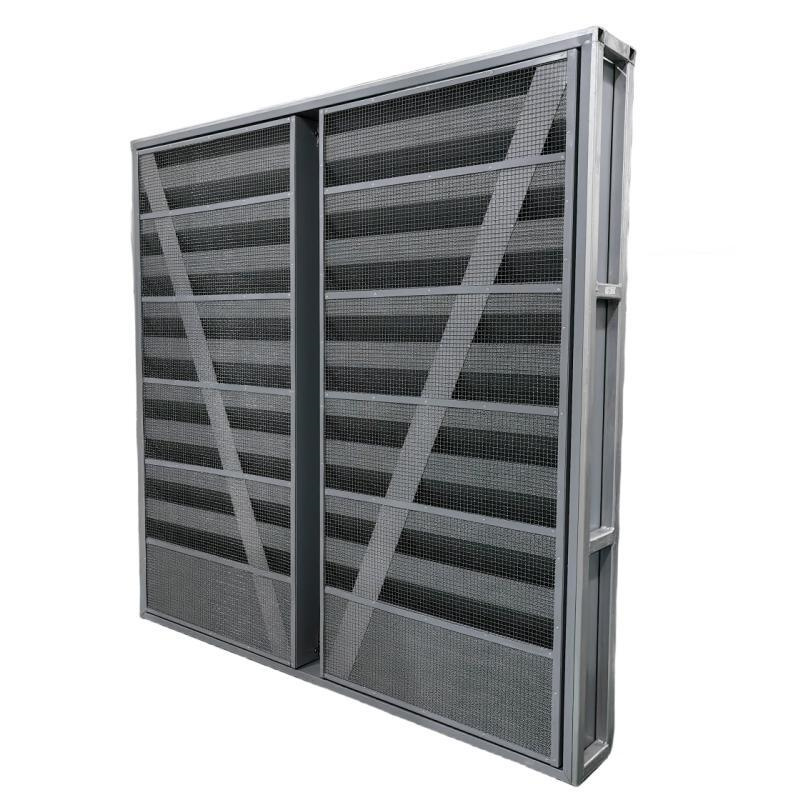

NCC 声学消声百叶为多功能通风隔声构件,支持整扇百叶门、百叶屏风两种安装形式,模块化拼接适配各类洞口,兼顾通风散热与噪声阻隔,海内外数千工程落地,可配套钢结构、一站式安装服务。
二、内部分层结构
顶部吸音组件,保证大通风量;
多材质金属外框(镀锌钢 / 不锈钢 / 铝);
降噪导流叶片,压低风压损失、强化中高频吸声;
蜂窝状耐火吸音填充,可选玻纤棉、岩棉,保温阻燃;
低阻气流通道,降低风机能耗;
底部穿孔挡水隔板,吸声同时阻挡雨雪侵入;
选配不锈钢防虫、防鸟网。

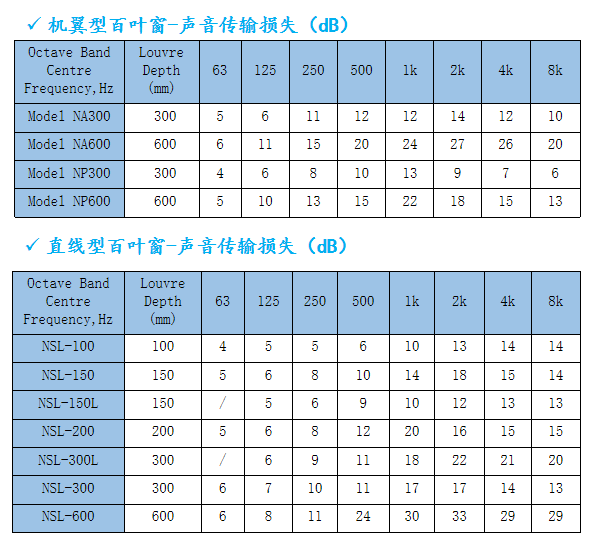

三、两大规格系列隔声参数
机翼型 NA/NP(300/600mm 深)
流线叶片风阻更小,NA 款整体隔声更强,600mm 深度 2kHz 隔声最高 27dB,适合常规机房通风。
直线型 NSL(100–600mm 多深度)
深度越大降噪越强,NSL-600 中高频隔声最高 33dB,高噪声冷却塔、排风系统优先选用;文档完整记录 63~8000Hz 八倍频隔声数值。
四、核心优势

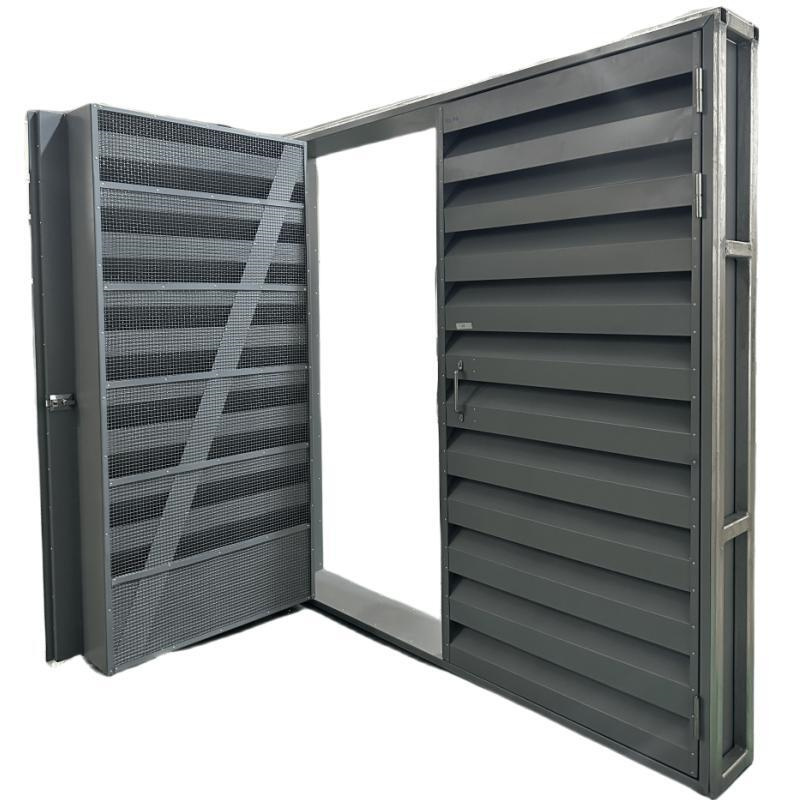

模块化灵活布局,可单独做隔声百叶门,也可组合成大面积隔声屏风;
风洞优化叶片,气流再生噪声低、压力损失小;
防雨、防尘、防飞鸟树叶,户外风口通用;
全金属耐久结构,声学性能经实验室实测,数据完整。
五、应用场所
中央空调新风口、机房设备排风口、冷却塔进出风、工业机组隔声屏障、顶层公寓通风洞口、通风系统滤网段。





A-顶部吸音芯片,标准高度,保证通风顺畅;
B-镀锌钢架:可选用不锈钢、铝型材等材质
C-为中叶片,以最小的压降最大限度地降低噪音,并具有优异的高频性能
D-惰性、保温、耐火、蜂窝状不燃声学填充材料,可选玻纤棉、岩棉等材料
E-气流通道,气动性能优异,可实现最低的压力损失。
F-百叶安装孔可设计满足任何尺寸安装结构,运行速度快。
G-底部穿孔的分离器,最大限度地吸收声音,防止雨雪进入
其他:不锈钢防鸟罩,也可提供防虫屏
