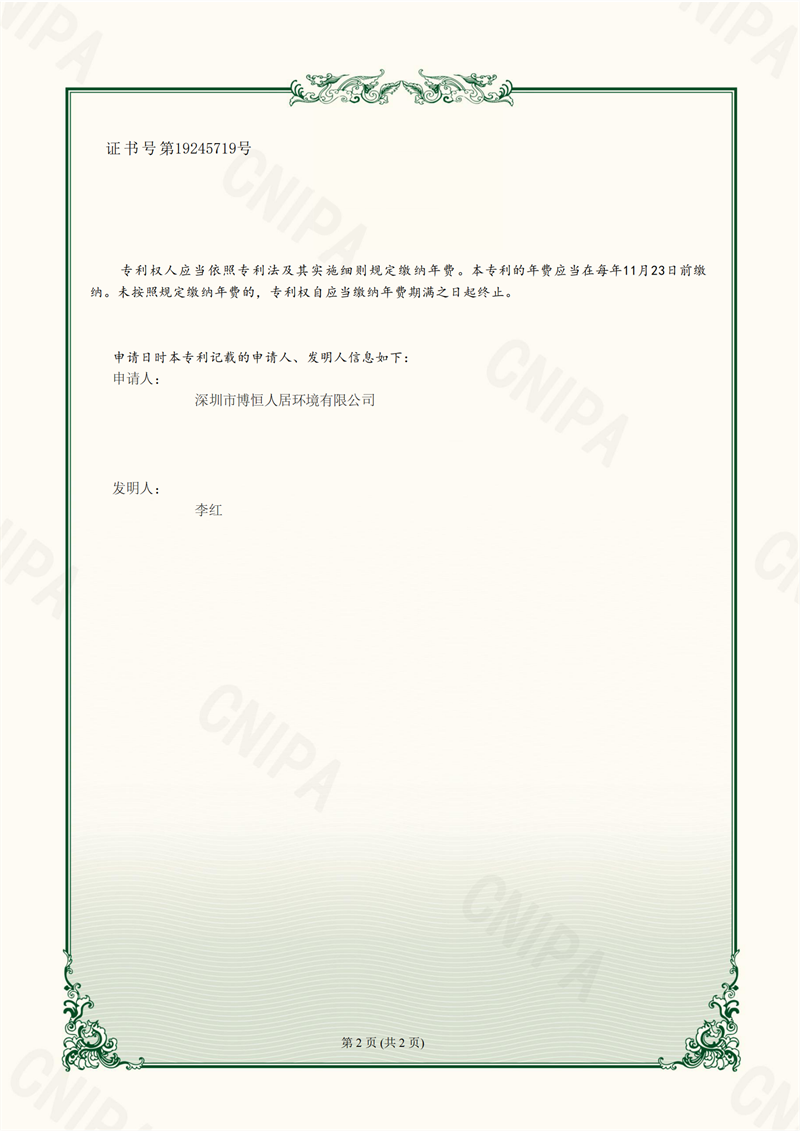

一、专利官方备案信息
专利名称:一种高效直线型防雨隔音消音百叶结构
专利号:ZL202223116419.2
申请日:2022 年 11 月 23 日
授权公告日:2023 年 06 月 27 日
授权公告号:CN219262226U
发明人:李红
专利权人:深圳市博恒人居环境有限公司
专利权期限十年,自申请日起计算;每年 11 月 23 日前须按期缴纳年费,未按时缴费专利权自动终止;专利权变更、质押、终止等法律信息统一登记于国知局专利登记簿。
二、产品技术结构特点
直线平行多层叶片,可调通风量
多片直线叶片平行层叠排布,连接件可统一调节叶片开合角度,自由改变通风间隙,适配设备不同散热负荷需求,风量调节灵活。
内置吸音 + 迷宫消声构造
叶片为中空腔体,内部填充多孔吸音棉,表层开设微穿孔;声波穿过多层交错叶片形成多次反射衰减,高效吸收风机、设备中高频气流噪声,消声性能稳定。
一体式防水导流设计
单片叶片冲压成型挡水折弯,百叶外框底部设置集水排水槽;雨水落在叶片表面顺着折弯导流至边框排水槽向外排出,有效阻挡雨水、飘雪侵入室内电气设备。
标准化模块化,易生产安装
直线规整造型加工难度低、生产成本可控;单块模块统一规格,现场快速拼装,吸音部件可单独拆卸更换,降低后期清洁维护成本。
三、应用场景
适用于工业冷却塔、高低压变电站、数据中心、中央空调机房、厂房通风外墙等大批量通风降噪项目,适合对外观造型无特殊要求、追求高性价比防雨消声的工程。
