NCC 通风消声器
一、产品规格与分类
尺寸模块化
矩形标准截面 150×150mm 至 1800×1200mm，可多模块拼装实现超大通径；同步配套圆形管式消声器，分支、主管、小型管道均有对应模块。
声学品类
通用阻性 / 阻抗式：适配常规空调、风机，兼顾中高频降噪；
低频专用款：针对性优化 63Hz、125Hz、250Hz 倍频程噪声；

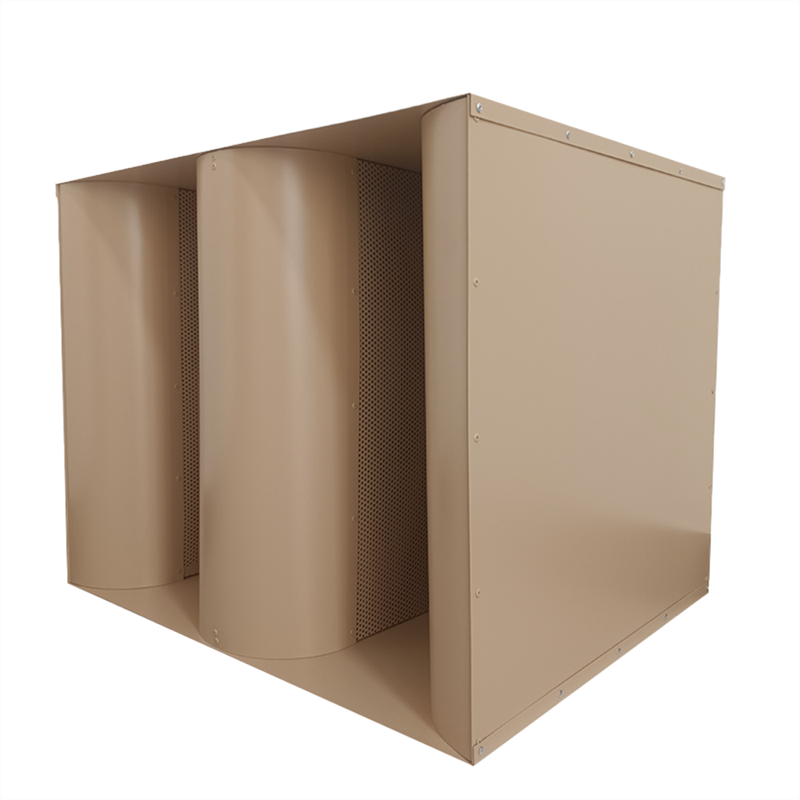

矩阵式消音器：大型风道优选，相比传统片式消声器风压损失更低、气流噪声更小、拆装运输成本更低，广泛落地地铁隧道、冷却塔、发动机试车台。
二、标准型号性能（5m/s 风速基准）
NFS、NFM、N、NSM、NES、NMS、NFL、NML、NL 九大系列，区分三类工况：
低速系统（NFS/NFM）：强化低频消声，适配过滤器、盘管后端；
中速广谱（N/NSM/NES/NMS）：高低频均衡，中等风压损耗；
高速低阻（NFL/NML/NL）：风压损失极小，适合大风量高风速风道。
表格完整收录各型号自噪声、250Hz 消声量、900/1500/2100/3000mm 长度对应压降数据，选型直观。
三、壳体、护面、吸音材料方案
外箱体：热浸镀锌、冷轧 / 热轧钢、铝合金、不锈钢，依据静压、隔声要求定板厚；
法兰连接：角钢法兰、插接法兰等多种标准接口；
吸声填料：常温通用离心玻璃棉，高温潮湿可选岩棉、矿渣棉；
穿孔护面板：穿孔率 20%–30%，小孔径结构可减少气流再生噪声、阻挡纤维脱落；
净化专用覆膜：＜25μm 聚酯薄膜，防水、密闭无纤维飘散，老化寿命 15 年，适配生物制药、芯片、食品洁净车间。
四、核心优势
规格灵活，大小风道均可拼接定制；
分频段专用型号，低频、高速、洁净场景均有对应方案；
矩阵式解决大型通风系统高阻力、高再生噪声痛点；
全金属壳体耐腐蚀，洁净款杜绝棉纤维污染空气。
五、应用场景
中央空调送回风管、机房风机进出风、冷却塔通风、地铁 / 公路隧道通风、发动机噪声试验台、制药 / 芯片 / 食品洁净厂房通风系统。

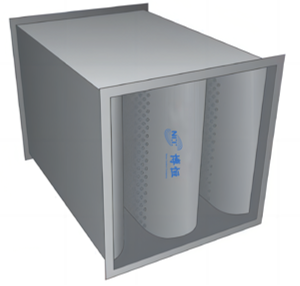

阻式风管管道消声器

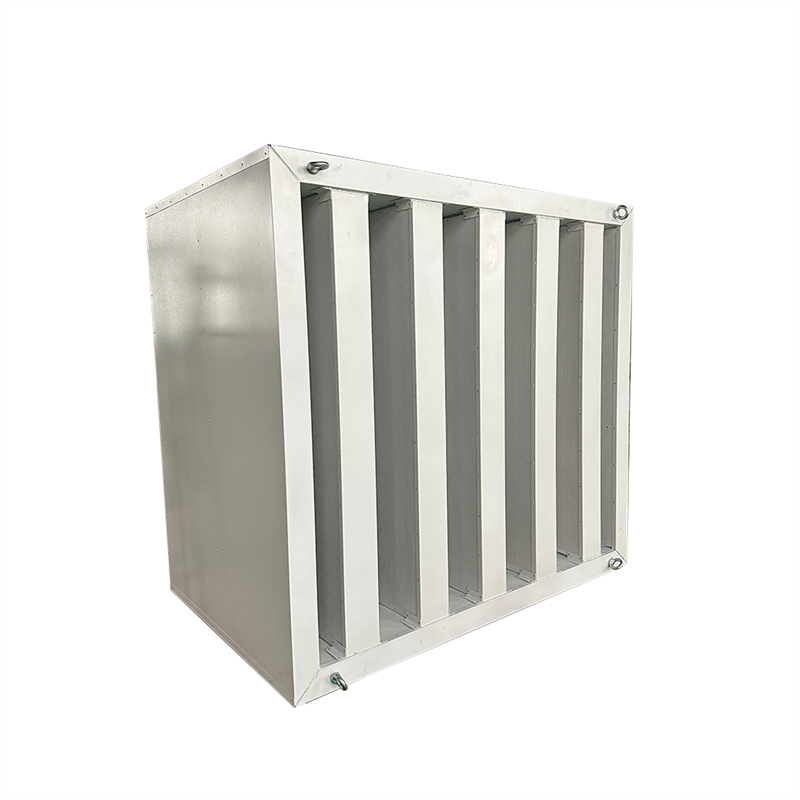

阻抗式管道消声器

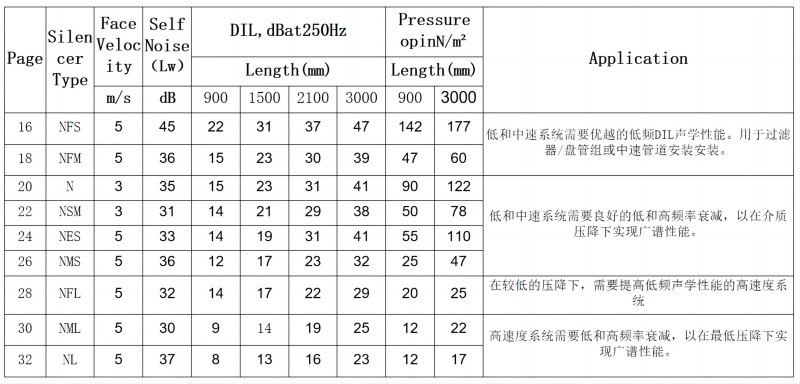

NCC通风消音器性能参数总表（5m/s风速）
★连接法兰：角钢法兰、插接式法兰，或其他连接形式；
★金属外壳：热浸镀锌钢板，热轧板、冷轧板、铝板、不锈钢板等，其厚度应根据隔声量和消声器刚性要求，取其较大值。消声器的刚性要求，一般根据消声器的尺寸大小，消声器内静压等指标，按所执行的有关标准确定。
★声学填料：多孔吸声材料，如玻璃棉、岩棉、矿渣棉等，在常温条件下，采用离心玻璃棉毡。
★金属穿孔板护面：金属穿孔板。穿孔率在20%-30%之间。穿孔率不变的情况下，穿孔板孔径越小，对声学填料的纤维保护效果越好，消声器的再生噪声越低，压力损失越小，对提高消声效果越有利。因此，随着工业水平的不断提高，作为护面板的金属穿孔板，其孔径也越来越小。
★其他加强性护面：采用金属丝网、金属板网或较大孔径的穿孔板(φ>3mm)作护面为透声性能较好的玻璃纤维布、薄膜等。生物制药厂、芯片厂、食品厂等净化系统使用的阻性消声器，使用抗老化聚酯薄膜等作为加强性护面，厚度应小于25μ,透声性能好，还可以提高低频消声效果、韧性好、老化期15年。由于其密闭无孔隙，杜绝了纤维被破坏并漂散到空气中去。同时，聚酯薄膜具有防水作用。
