NCC 浮筑地板 - KIP 隔离垫减振系统
一、产品概述

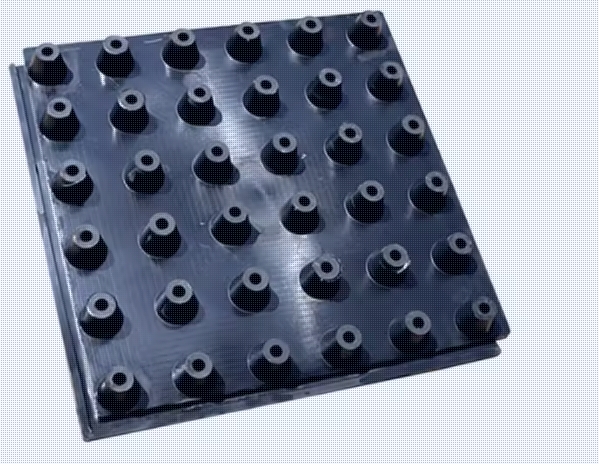

KIP 隔离垫是浮筑地面核心减振构件，采用模压玻纤弹性基材、外层防水覆膜，依靠柔性阻尼隔绝振动传递，整套浮筑地台将地面与建筑主体完全分离，解决设备低频震动、脚步声向下传导扰民问题，适配工业机房、声学实验室等严苛工况。
二、隔离垫材料优势
多重防护：防火、防潮、防腐、防霉、抗菌，潮湿机房长期使用不易失效；
宽温稳定：工作温度 - 40℉至 + 250℉，高低温环境减振性能无衰减；
阻尼减振：玻纤叶状弹性结构，依靠纤维间空气阻尼消耗振动能量，抑制低频共振。
三、标准浮筑地板复合结构
以经典 KIP-22Q2（50mm 垫块）为例：
底部减振支撑：50×50×50mm KIP 隔离垫，单块承重 0.44kN；
墙边断声桥：15mm 厚周边隔离板，隔绝地台与墙体刚性连接；
空腔吸声层：50mm 玻璃棉 / 岩棉填充垫块间隙，降低空腔共振噪声；
承重基底：18mm 多层夹板或 2mm 钢板，承载混凝土荷载。
四、标准施工步骤
基层处理：地面平整干燥，墙边安装周边隔离板；
定位布垫：按图纸弹线，均匀摆放 KIP 隔离垫块；
间隙填充：垫块空隙填满低密度玻纤吸音材料；
铺设基板：夹板 / 钢板全覆盖，接缝拼接或焊接密封；
防漏保护：胶纸密封板材与墙边缝隙，避免浇筑时水泥渗漏形成声桥；
钢筋浇筑：布筋后浇筑混凝土，调平地台水平；
密封收边：地台与墙体间隙打密封胶完成隔声闭环。
五、KIP 三大系列选型参数
KIP-22 系列（50mm 垫块）：轻载场景，承重 0.18~1.78kN；
KIP-33 系列（75mm 垫块）：中载设备，承重 0.40~12.0kN；
KIP-44 系列（100mm 垫块）：重型机组，承重 0.71~21.4kN；
各型号对应不同沉降量、固有共振频率，可根据设备重量、减振指标匹配。
六、适用场景
水泵房、发电机组机房、风机房、录音棚、演播室、噪声测试实验室、精密仪器室、健身房等需要阻断地面低频振动的空间。
产品型号参考：
| 型号 | 载重（KN） | 最大偏差（毫米） | 自然共振（Hz） | 尺码（毫米） | ||
| A | B | C | ||||
|
KIP-22L KIP-22L2 KIP-22Q KIP-2202 KIP-22R KIP-22R2 |
0.18-089 0.45-1.78 134-535 |
6.75 13.5 4.5 9.0 3.0 6.0 |
15.0 10.5 15.5 10.6 19.5 13.7 |
50 50 50 50 50 50 |
50 50 50 50 50 50 |
50 50 50 50 50 50 |
|
KIP-33L KIP-33L2 KIP-33L3 KIP-33Q KIP-3302 KIP-3503 KIP-33R KIP-33R2 KIP-33R3 |
0.40-2.00 100-40 3.00-12.0 |
6.75 13.5 20.75 4.5 9.0 13.5 3.0 6.0 9.0 |
15.0 10.5 8.7 15.5 10.6 8.9 19.5 13.7 11.2 |
75 75 75 75 75 75 75 75 75 |
75 75 75 75 75 75 75 75 75 |
25 50 75 25 50 76 25 50 75 |
|
KIP-44L KIP-44L2 KIP-44L3 KIP-44L4 KIP-44Q KIP-4402 KIP-44Q3 KIP-4404 KIP-44R KIP-44R2 KIP-44R5 KIP-44R4 |
071-3.57 1.78-7.13 535-21.4 |
6.75 13.5 20.75 27.0 4.5 9.0 1.35 18.0 3.0 6.0 9.0 12.0 |
15.5 10.5 8.7 7.5 15.5 10.6 8.9 7.9 19.5 13.7 11.2 9.7 |
100 100 100 100 100 100 100 100 100 100 100 100 |
100 100 100 100 100 100 100 100 100 100 100 100 |
25 50 75 100 25 50 75 100 25 50 75 100 |
